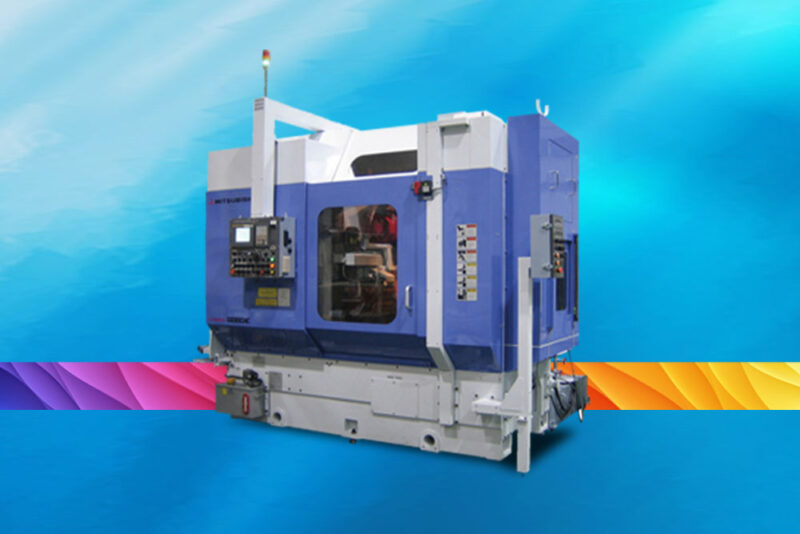

Nidec GD Series Hobbing

GD 30

  • Max megmunkálható átmérő: 300 mm
  • Max modulszám: 8
  • Axiális elmozdulás: 300 mm
  • Radiális elmozdulási mód: Oszlopszerű
  • Hobbing és munkadarab távolság: 40-340 mm
  • Max hobbing átmérő: 150mm
  • Max hobbing hossz: 230 mm
  • Hobbing eltolás: 180 mm
  • Hobbing fordulatszám: 75-750
  • Axiális előtolás: 1-1000
  • Tengelyek száma: 5
  • Teljes energiafelhasználás: 33 kVA
  • Súly: 10000 kg

GD 50

    • Max megmunkálható átmérő: 500 mm
    • Max modulszám: 8
    • Axiális elmozdulás: 300 mm
    • Radiális elmozdulási mód: Oszlopszerű
    • Hobbing és munkadarab távolság: 40-340 mm
    • Max hobbing átmérő: 150mm
    • Max hobbing hossz: 230 mm
    • Hobbing eltolás: 180 mm
    • Hobbing fordulatszám: 75-750
    • Axiális előtolás: 1-1000
    • Tengelyek száma: 5
    • Teljes energiafelhasználás: 33 kVA
    • Súly: 10500 kg
Kategória:

Autók, repülőgépek, hajók, főmotorok stb. Minden fogaskerekes megmunkálásra alkalmas a G sorozat kínálata.

Kiváló megmunkálási pontosság

A nagy merevségű és rendkívül pontos mechanikai szerkezetek, mint például az asztal, a csúszó felület és az előtolási tengely alapján minden szempontból nagy megmunkálási pontosságra törekszünk, mint például a pozicionálási pontosság javítása és a termikus elmozdulás hatásának csökkentése.

A csökkentett termikus deformáció révén a feldolgozási minőség stabil marad.

A megmunkált munkadarab méretváltozását mechanikai termikus deformáció okozza, az ágy felső felületére felvitt olaj a megmunkálási hő hatására felmelegszik. Másrészt a hűtőközeg keringetésével az ágyban egyenletessé válik a hőeloszlás, és minimálisra csökken a termikus deformáció.
